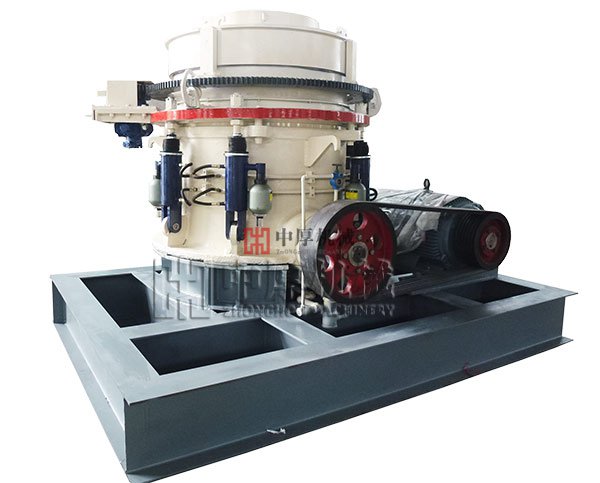

HPY新型液壓圓錐破碎機是中厚機械集團多年潛心開發的圓錐破碎機，采用了“偏心軸套繞定軸旋轉”的設計，加強了主軸的強度，它不但提高了生產能力和破碎效率，還擴大了應用范圍，從石灰石到玄武巖，從石料生產到各種礦石破碎，都可以在各種粗破、中碎、細碎作業中提供更好性能。適合處理堅硬礦石，是實現“多破少磨”的理想設備。

　　HPY新型液壓圓錐破碎機主要組成部件由機座總成、偏心套總成、傳動軸總成、電機總成、動錐總成、定錐總成等。輔助部分由電氣系統、潤滑系統、液壓系統等。

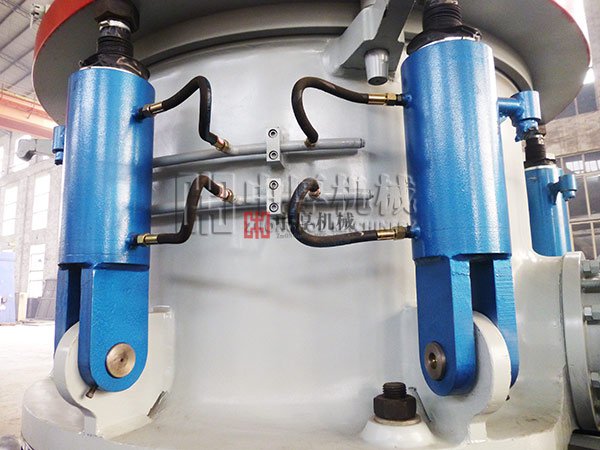

液壓圓錐破碎機細節圖

HPY新型液壓圓錐破碎機工作原理

　　HPY新型液壓圓錐破碎機工作時物料在動錐及定錐的破碎腔內，電動機通過三角皮帶、傳動軸、帶動偏心套旋轉，動錐在偏心套的作用下，使動錐作懸擺運動，周期地靠近與離開定錐，當動錐靠近定錐一邊時，產生破碎作用。離開一邊時，已破碎的物料從破碎腔排出。物料在破碎腔內不斷受到碎壓、沖擊、彎曲、及磨削作用充分而被破碎。

HPY新型液壓圓錐破碎機優點：

　　1、液壓圓錐破碎機設計緊湊，外形體積小，破碎力大，排礦口調節方便。

　　2、大偏心距、高破碎頻率，優化的內部結構，可滿倉給料。

　　3、采用粒間層壓原理設計的破碎腔，由于料層的保護，使磨耗降低。

　　4、具有液壓調整排礦口，過鐵釋放以及液壓清腔功能，液壓系統動作靈敏，便于實現自動控制省電節能。

　　5、有自帶整形功能，出料粒度均勻，可實現在不拆卸機器零件的情況下處理故障。

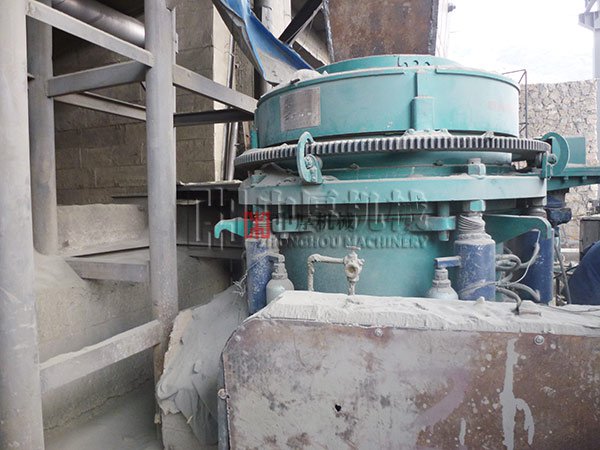

液壓圓錐破碎機生產現場

HPY新型液壓圓錐破碎機特點

　　1、當動錐襯板磨損，排礦口增大而需要調整排礦口或其恢復至原排礦口大小時，只需向液壓缸中補充輸入定量的油即可。

　　2、把分為幾節的動錐襯板改為整體襯板，克服了襯板容易松動的缺點。為了延長襯板的壽命，將襯板下部加大了壁厚。這樣同時使動錐的錐角增大，減少了水平分力，改善了主軸的受力情況，并使粒度更均勻

　　3、將主軸與動錐配合，由熱壓配合改為錐面配合，這樣就動錐成為可卸部件，當主軸破壞時，錐體仍可換到新主軸上使用。

　　4、采用了液壓保險及液壓調整排礦口裝置，從而保證了破碎機，減輕了排礦口的勞動強度，并縮短調整時間。

HPY新型液壓圓錐破碎機技術參數

各種型號不同排料口下的處理能力（t/h）

注：以上數據均為破碎機瞬間生產能力，原料的松散密度按照1.6t/m³的中等硬度物料的平均值。不同硬度的物料，在不同的給料條件下，生產能力會有很大差別。
