搖床簡介

　　6-S搖床是重力選礦的主要設備之一，重力選礦設備依據礦石類型可使用選礦搖床系列、螺旋溜槽、跳汰機等。中厚機械研制了LS型(6-S型)等新式玻璃鋼搖床以取代木質床面，性能良好，運轉可靠，選別指標優良，在材質、結構、制造工藝等方面與木質床面不同，是對傳統木質床面的重大革新，確定批量生產推廣使用。廣泛用于選別2-0.02毫米礦砂及礦泥級別的鐵、錫、鎢、鉭、鈮、錳、鉻、鈦、鉍、鉛、金等有色、黑色、稀貴金屬礦物，選別4-0.02毫米的硫鐵礦：適當改換床條型式后選別末煤和煤泥：以及分選其它具有足夠比重差及粒度組成合適的混合物料。還可用于粗選、掃選等不同作業，選別粗砂(2-0.5mm)、細砂(0.5-0.074mm)、礦泥(-0.074)等不同粒級。

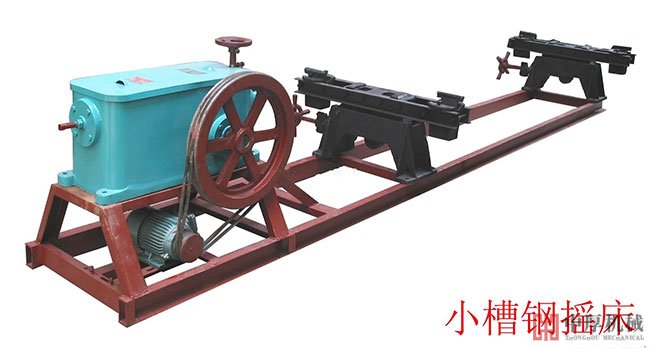

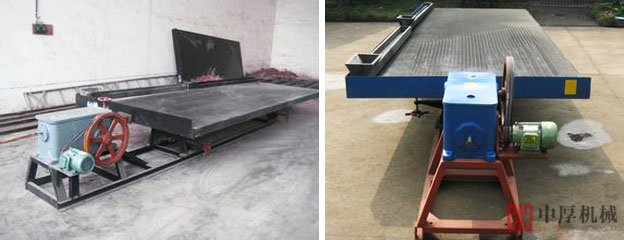

搖床的結構

　　被搖床主要由床頭、電動機、調坡器、床面、礦槽、水槽、來復條以及潤滑系統等八個部分組成。

搖床工作原理：

　　搖床的選礦過程是在具有來復條的傾斜床面上進行的，礦粒群從床面上角的給礦槽送入，同時由給水槽供給橫向沖洗水，于是礦粒在重力，橫向流水沖力，床面作往復不對稱運動所產生的慣性和摩擦力的作用下，按比重和粒度分層，并沿床面作縱向運動和沿傾斜床面作橫向運動。因此，比重和粒度不同的礦粒沿著各自的運動方向逐漸由A邊向B邊呈扇形流下，分別從精礦端和尾礦側的不同區排出，被分成精礦，中礦和尾礦。

搖床特點：

　　1、剛度、強度大、變形小。

　　2、吸水率低、不增重。

　　3、工作表面不易損壞、耐磨性好、維修量小。

　　4、不吸潮泡腫、不霉?fàn)€、無蟲蛀。

　　5、抗化學腐蝕、耐酸堿、不忌礦漿中的藥劑。

　　6、耐氣候型好、形狀穩定、不干裂。

　　7、選別性能良好、指標穩定。

　　8、保留了木質床面的裝配尺寸、兩者可互換安裝。

搖床技術參數
