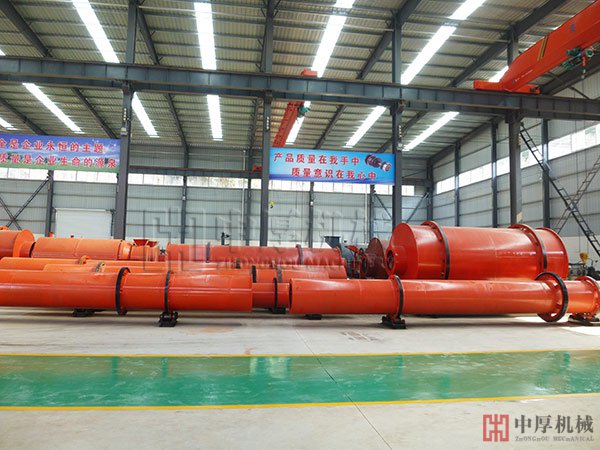

回轉式烘干機概述：

　　鄭州中厚機械回轉式烘干機(又稱回轉圓筒干燥機)是一種非常廣泛的干燥設備，中厚回轉式烘干機在原結構的基礎上進行了大幅度的突破和創新，適用范圍更加廣泛。主要用于化工、輕工、煤礦、建材以及礦冶行業占有重要地位。近年來，回轉式烘干機發展非常迅速。中厚機械的回轉式烘干機在設計上也出現許多形式。主要表現了3個方面，即：設備規格大型化、結構形式多樣化以及節能和自動化。

回轉式烘干機分類：

1、直接加熱回轉式烘干機(并流式、逆流式)。

　　被干燥物料與熱風直接接觸。并流式是熱風與物料同方向移動，即使入口處熱風溫度較高，因物料處于表面蒸發階段，產品溫度仍然保持濕球溫度。出口側的物料處于溫度上升階段，因熱風溫度下降，產品溫度亦升高不多。因此，即使熱風溫度較高，也不會影響產品質量。

2、間接加熱回轉式烘干機

　　熱量通過筒體以傳導方式被干燥的物料。間接加熱回轉烘干機是將整個烘干機外筒砌在爐內，烘干機內設一輔助煙道。從燃燒室來的煙道氣掠過轉筒外壁進入筒內，然后被風機引出，煙道氣經過筒外及筒內部時，間接加熱環隙中被干燥的物料。干燥介質從筒體右端進入，自左端由引風機排出。

中厚回轉式烘干機結構形式：

　　回轉式烘干機內部結構(即抄板，亦稱揚料板)形式是烘干機性能的主要關鍵。揚料板的作用是盡快將物料送向轉筒的內部裝置。內部裝置的目的是保證烘干機轉動時物料有劇烈的攪動和物料在轉筒橫截面上均勻發布，以及氣體與濕物料的充分接觸。物料在這些螺旋形導料板上發生預先干燥，特別是對黏性物料，能改善物料在內部裝置上的發布情況。根據物料要求，中厚機械回轉烘干機內部導料板可分為傳統導料板，翻動式抄板、分配式以及新型的多管式揚料板、活動物料揚料器、齒形揚料板、鏈條式打散系統等近百種內部裝置。

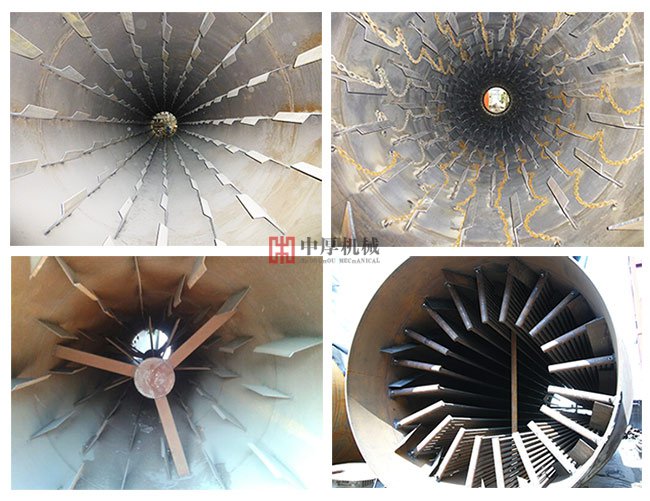

回轉式烘干機內部結構圖

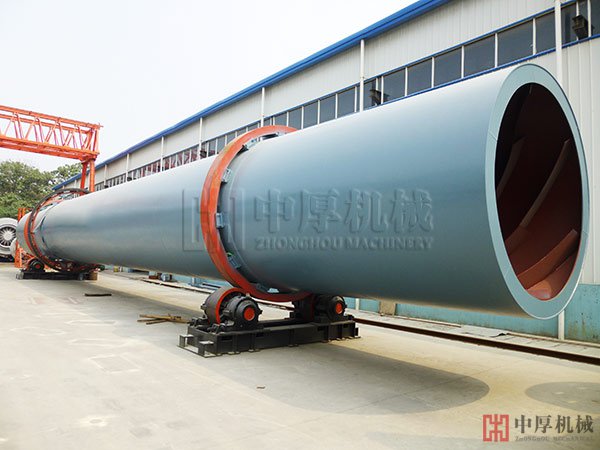

回轉式烘干機結構組成：

　　回轉式烘干機由1、筒體;2、前輥圈;3、后輥圈;4、齒輪;5、擋輥;6、托輥;7、小齒輪;8、出料部分;9;揚料板;10、減速機;11、電機;12、熱風道，13、進料溜槽;14、爐體等部分組成。另外可根據用戶需求設計煤氣發生爐、燃燒室或配套提升機、皮帶輸送機、定量給料機、旋風除塵器、脈沖除塵器、水膜除塵室、引風機等。

回轉烘干機技術參數
